【JetPack6対応版】DS3231 RTCモジュールの設定と起動時時刻自動更新する方法

【JetPack6対応版】DS3231 RTCモジュールの設定と起動時時刻自動更新する方法

― JetPack5の方法でJetPack6で動かなかった理由と解決まで ―

対象機種：Jetson Orin Nano Developer Kit
開発環境：JetPack 6

JetPack5では問題なく動いていたRTC（リアルタイムクロック）が、

JetPack6にバージョンアップ後、

同じやり方でRTC（リアルタイムクロック）を設定しても動作しませんでした。



「配線は合っているのに認識しない」

「i2cdetectで何も出ない、RTCを認識していない？」



原因はハードではなく、i2Cバス番号の違いでした。

この記事では、

どこを確認すればよいのか、どう設定すれば動くのかを、

「解説 → コマンド → 実行結果」 の流れで解説していきます。

※記事内にアフィリエイトが含まれています。



DS3231が認識されているか確認する

Jetson Orin Nanoが、RTCモジュール「DS3231」を認識しているかを

確認することから始めます。

今回使用するRTCは「DS3231」です。

① PIO-40ピンヘッダ設定を確認する

SDA / SCL がどのI2Cに設定されているか確認します。

PIO-40ピンヘッダの設定内容を確認するには、

コマンドから確認できます。



【40ピンヘッダ設定を確認するコマンド】

sudo /opt/nvidia/jetson-io/jetson-io.py

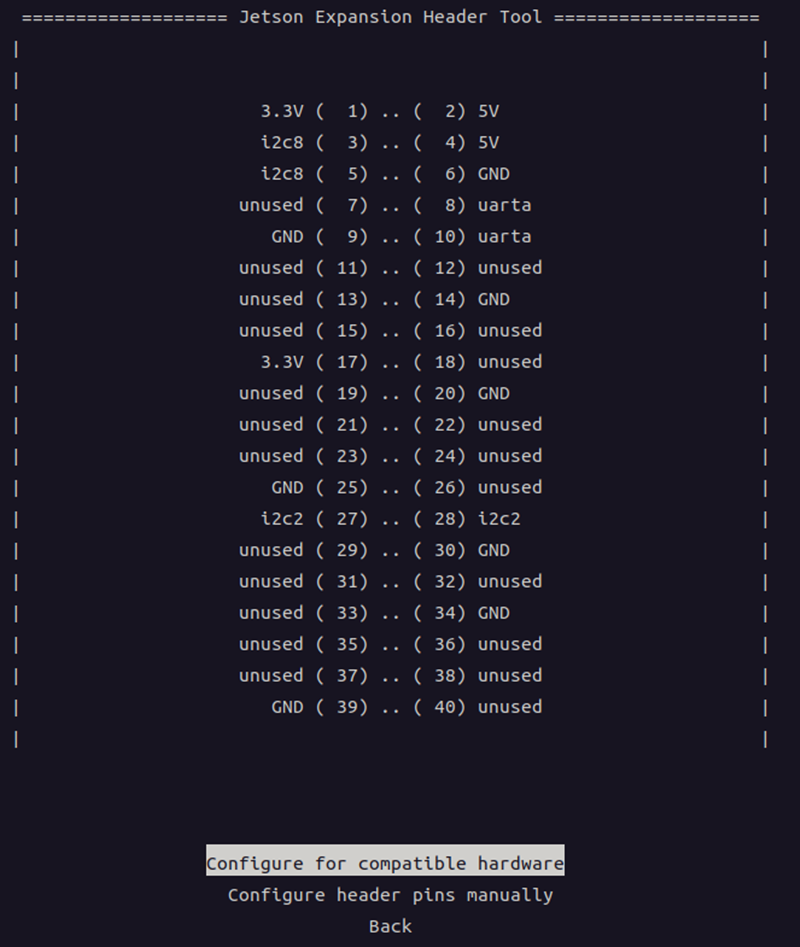

コマンドを実行すると以下の結果が表示されました。

【実行結果】

実行結果の赤文字部分を見ます。

( 3) i2c8
( 5) i2c8

3番ピン（SDA）
5番ピン（SCL）

3番ピン（SDA）、5番ピン（SCL）は、「 i2c8 」に設定されています。

使うのは：i2cdetect -y 8　になります。



② i2Cバスに接続されているデバイスを調べる

I2c-8 を試すとどうなる？

I2Cバス番号8をスキャンして、接続されているデバイスのアドレスを調べます。

【I2Cバス番号8を調べるコマンド】

sudo i2cdetect -y 8



【実行結果】

「Error:Could not open file」

「ファイルを開くことができませんでした」とエラーが出ています。

つまり、LinuxがI2Cデバイスにアクセスできなかったという結果です。

「 i2c8 」は、Linux上では別の番号になっています。



③ 実際に存在する i2Cバスを確認する

このLinuxに存在している「 i2C 」バスの一覧を表示するコマンドで調べてみます。

【i2Cバスの一覧を表示するコマンド】

sudo i2cdetect -l

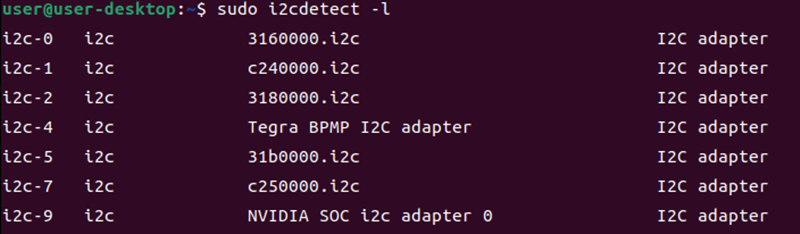

【実行結果】

この中で注目するのが、

i2c-7 c250000.i2c

jetson-ioの表示にあった i2c8（c250000）と一致しています。

40ピンの i2c8 は Linuxでは「 i2c-7 」

である可能性が高いことになります。



④ i2c-7 をスキャンする

「i2c-7」 を調べてみます。

Quick Write ではなく Read モードでしか読めない場合もあるため確認します。



【i2Cバス番号8を調べるコマンド】

sudo i2cdetect -y 7

【Quick Write ではなく Read モードで確認コマンド】

sudo i2cdetect -r -y 7

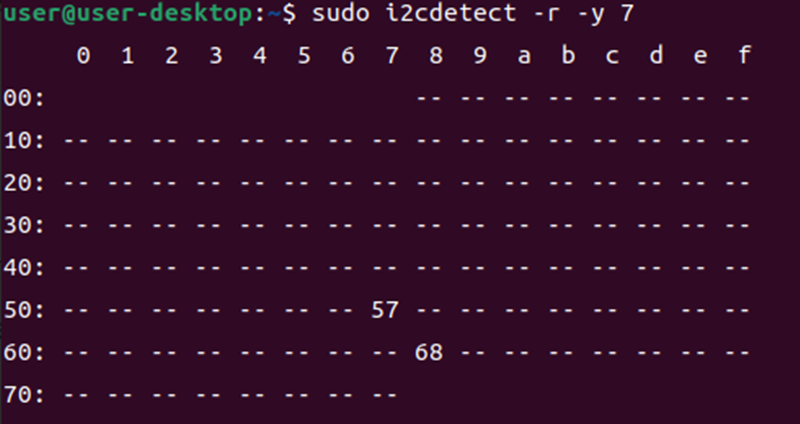

【実行結果】

「６８」が出ました！

DS3231（RTC本体）を認識しています！

0x57 → EEPROM（AT24C32）

0x68 → DS3231（RTC本体）



ここまでで、

✅ 配線 正常
✅ I2C通信 正常
✅ RTC 生きている

ことが確認できました。



DS3231をLinuxへ登録する

検出できただけでは、DS3231は使えないため、

使えるようにする為、DS3231をLinuxへデバイス登録していきます。



① RTCドライバを読み込む

RTCドライバを読み込んでいきます。

【RTCドライバ読込コマンド】

sudo modprobe rtc-ds1307



※ DS3231 は ds1307 ドライバで動きます。



② デバイス登録

RTCデバイスを登録していきます。

【RTCデバイスを登録コマンド】

echo ds3231 0x68 | sudo tee /sys/class/i2c-adapter/i2c-7/new_device





③ RTCデバイスを確認

Linuxに登録されているRTC（時計デバイス）を一覧表示します。

①ls ：ファイルやディレクトリを表示するコマンド

②/dev：「ファイル」として扱われます。

※ /dev フォルダには、

USB・I2C・シリアル・RTCなどのデバイスファイルが入っている

④rtc*：* はワイルドカードでrtc で始まるファイルを全部表示する



【一覧表示するコマンド】

ls /dev/rtc*



【実行結果】

/dev/rtc
/dev/rtc0
/dev/rtc1
/dev/rtc2

Linuxが現在認識しているRTCデバイスが4つあります。

それぞれの意味

/dev/rtc：デフォルトのRTCを指しています（多くの場合 rtc0 へのリンク）。

/dev/rtc0：SoC内蔵のRTCである。

/dev/rtc1：電源管理用のRTCなど、別の内部時計。

/dev/rtc2：「新しいRTCデバイス（DS3231）」を認識して追加した。



 どれがDS3231か確認する

追加された「/dev/rtc2」のデバイスを確認します。

① cat：ファイルの中身を表示するコマンド

② /sys/class/rtc/：ここが重要です。

/dev → ハードを操作する入口

/sys → ハードの情報を見る場所という役割があります。

/sys/class/rtc/ には、

今Linuxが認識しているRTCデバイスの情報が入っています。

③ rtc0, rtc1, rtc2

これはそれぞれ

/dev/rtc0：（rtc0 の中身は何か？）
/dev/rtc1：（rtc1 の中身は何か？）
/dev/rtc2：（rtc2 の中身は何か？）

を調べます。

【デバイスの中身を表示するコマンド】

cat /sys/class/rtc/rtc0/name
cat /sys/class/rtc/rtc1/name
cat /sys/class/rtc/rtc2/name

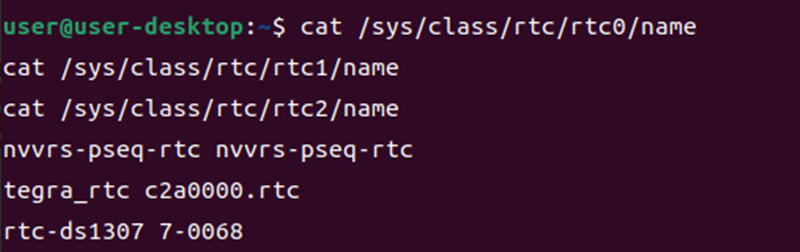

【実行結果】

nvvrs-pseq-rtc
tegra_rtc c2a0000.rtc
rtc-ds1307 7-0068

この結果の意味

nvvrs-pseq-rtc　→ 電源制御系の内部RTC

tegra_rtc　→ Jetson本体に内蔵されているRTC

rtc-ds1307 7-0068　→ 外付けRTC（DS3231）

※ DS3231は ds1307ドライバで動作するため、この名前になります。

「新しく rtc が増えています」

最初は

/dev/rtc
/dev/rtc0
/dev/rtc1

しかなかったのに、

ドライバを読み込み、登録すると

「　/dev/rtc2　」が増えます。

新しいRTCデバイス（DS3231）を認識されたことが確認できました。



✔ rtc0, rtc1, rtc2 の中身を確認する
✔ どれがDS3231なのか特定する
✔ hwclockで正しい番号を指定するための準備

という重要な確認作業です。



④ 時刻確認

時刻を確認します。

（Xは増えた番号）

【時刻確認するコマンド】

sudo hwclock -r -f /dev/rtcX



【実行結果】

rtc-ds1307 7-0068

これがDS3231です。

今回の場合は /dev/rtc2 です。



⑤ 時刻の読み込み

RTCからシステム時間に、時刻を読んでみます。



【時刻読み込みコマンド】

sudo hwclock -r -f /dev/rtc2



【実行結果】

2000-01-01 11:34:38



これは正常です。

新品や電池が入っていない場合、初期値は2000年になります。



⑥ 時刻の書き込み

システム時刻をRTCに、時刻を書き込んでみます。

インターネット接続して時刻を合わせた後に実行します。

【時刻を書き込むコマンド】

sudo hwclock -w -f /dev/rtc2

RTCに書き込まれているかを確認します。

＜手順＞

シャットダウン

電源を完全に抜く

10秒待つ

再起動（ネット未接続）



RTCから時刻を読み込みます。

【時刻を読み込むコマンド】

sudo hwclock -r -f /dev/rtc2



【実行結果】
2000-01-01 11:34:38.609865+09:00

正しい時刻が表示されれば成功です。





＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾

＜起動時RTCモジュールから時刻をシステム時刻に書き込む設定＞

⑩ 起動時に自動で時刻を反映させる（JetPack6対応）

JetPack6では rc.local は使いません。
systemdサービスを作成します。

① サービスファイル作成
sudo nano /etc/systemd/system/ds3231.service

内容：

[Unit]
Description=DS3231 RTC setup
After=multi-user.target

[Service]
Type=oneshot
ExecStart=/bin/bash -c “modprobe rtc-ds1307”
ExecStart=/bin/bash -c “echo ds3231 0x68 > /sys/class/i2c-adapter/i2c-7/new_device”
ExecStart=/sbin/hwclock -s -f /dev/rtc2
RemainAfterExit=yes

[Install]
WantedBy=multi-user.target
② サービス登録
sudo systemctl daemon-reload
sudo systemctl enable ds3231.service
③ 動作確認
sudo systemctl start ds3231.service

エラーがなければOKです。

最終テスト

シャットダウン

電源を完全に抜く

10秒待つ

起動（ネット未接続）

date

正しい時刻が表示されれば、完全成功です。

まとめ

JetPack6で一番の落とし穴は、

ピン表示の i2c8 と Linux上の i2c-7 が一致しないこと

ハードが壊れているわけではありません。
多くの場合、「番号の対応関係」が原因です。

組み込み開発では、

配線を疑う

バス番号を疑う

デバイス登録を確認する

この順番で考えると、必ず解決に近づきます。

同じように悩んでいる学生さんの助けになれば嬉しいです。
